Jak připravit elektroinstalaci k nabíjecí stanici elektromobilu?

Příprava instalace a stav objektu

Příprava domácí elektroinstalace pro nabíjení elektromobilu je klíčovým krokem k bezpečnému, rychlému a efektivnímu nabíjení. Dobře navržená infrastruktura vám umožní využívat potenciál elektromobility naplno a zároveň předejde budoucím komplikacím. V ideálním případě je elektroinstalaci vhodné připravit již ve fázi projektu. Připravte samostatný okruh s dostatečně dimenzovaným kabelem do garáže nebo na místo budoucího nabíjecího bodu. Požadujte rezervu v hlavním rozvaděči a možnost jednoduchého navýšení hlavního jističe. Tím si práci velmi usnadníte a taková instalace je pak zdaleka nejjednodušší.

Pokud plánujete instalaci ve starším domě, je nutná kontrola stávajících rozvodů. Hliníkové vodiče nebo nedostatečný průřez kabelů mohou být problém a často je potřeba část elektroinstalace vyměnit nebo posílit. Pokud má váš dům již novější elektroinstalaci s měděnými vodiči nebo je po nedávné rekonstrukci, i tak je potřeba provést kontrolu. Pokud se v minulosti s případným navýšením odběru proudu nebo přidáním dalšího okruhu nepočítalo, bude potřeba elektroinstalaci rovněž posílit nebo provést výměnu. Zda-li tedy plánujete rekonstrukci elektroinstalace, volte vždy možnost proudové rezervy a počítejte i s rezervním místem v rozvaděči, může se vám do budoucna hodit nejen pro instalaci nabíjecí stanice.

Pokud doděláváte okruh do stávající elektroinstalace, je nutné promyslet trasu napájecího kabelu. Ne vždy bude váš rozvaděč umístěn na stejné stěně, na které budete chtít mít z opačné strany nabíjecí stanici a vy budete muset najít trasu, kudy nový kabel povedete. V případě garážového nabíjení se nabízí možnost poddružného rozvaděče přímo ve vaší garáži, případně rozšířit elektroinstalaci i zde.

Veškeré zásahy do elektroinstalace však nechte na specializované osobě. Bez odpovídajících znalostí nedoporučujeme provádět jakékoliv změny nebo úpravy.

Výběr elektronabíječky

Při výběru elektronabíječky je potřeba zohlednit několik parametrů, které vychází z vaší elektroinstalace a požadavků. Existuje několik druhů nabíječek od jednofázových (230V) nebo třífázových (400V) s různým výkonem a typem ochran. Důležité jsou taky nabíjecí parametry vašeho vozu a typ nabíjecího konektoru.

Typy konektorů

Na evropském trhu se nejčastěji setkáte s Mennekes Typem 2, Typ 1 se na trhu již moc neobjevuje, ale mezi oblíbené patří také konektory CSS Combo 1 a 2. Při výběru také zohledněte délku pohyblivého kabelu pro připojení k automobilu.

Výkon nabíjecí stanice

Maximální výkon nabíjecí stanice pro elektromobily se označuje v kilowattech (kW) a udává rychlost dobíjení. Čím vyšší je hodnota, tím rychleji se elektromobil dobije. Během výběru se zaměřte nejen na výkon nabíječky, nýbrž také na limit auta. Například nabíjecí stanice pro elektromobily 22 kW bude pro auto s limitem 15 kW zbytečná. Pro účely domácího nabíjení se nabízí možnosti až do 22kW.

Přibližný čas nabití baterie z 0 na 80 % si můžete vypočítat pomocí následujícího vzorce:

Čas nabití = Kapacita baterie (kWh) × 0,8 ÷ Výkon nabíjení (kW) × 0,9

Typ konektivity

Běžně se setkáte s nabíječkama, které umožňují komunikaci přes Bluetooth nebo Wi-Fi. Existují také druhy bez konektivity, přičemž přicházíte o velkou výhodu z možnosti monitoringu. Záleží však na vaší preferenci, jakou technologii si vyberete.

Umístění

Typy ochran

Každá kvalitní elektronabíječka by měla disponovat ochranami na únik proudu, teplotní pojistkou, atp.

Více k typům, výběru a rozdělení nabíječek se budeme věnovat v dalším článku. Nicméně pro správnou instalaci je potřeba některé parametry předem znát.

Případně na našem e-shopu naleznete ověřené EV nabíječky.

Instalace a zprovoznění

Již znáte nabíjecí výkon elektromobilu a vytipovali jste k němu příslušnou nabíječku, můžete se pustit do přípravy elektrického okruhu. Ten by měl být samostatný, určený jen pro nabíjecí stanici. Jištění takového okruhu záleží na výkonu nabíječky. Například pro 22 kW wallbox musí být vybaven jističem 3×32 A, hlavní jistič domu by pak měl mít rezervu až 3×40 A. Při volbě jednofázové nabíječky je třeba brát k úvahu výkon pouze do 3,7kW, nabíjení bude velmi pomalé a obecně většina nabíječek je 3-fázová. Navíc je v rámci elektroinstalace nutné řešit rozložení odebíraných proudů na jednotlivých fázích, aby vám okruh dobře fungoval.

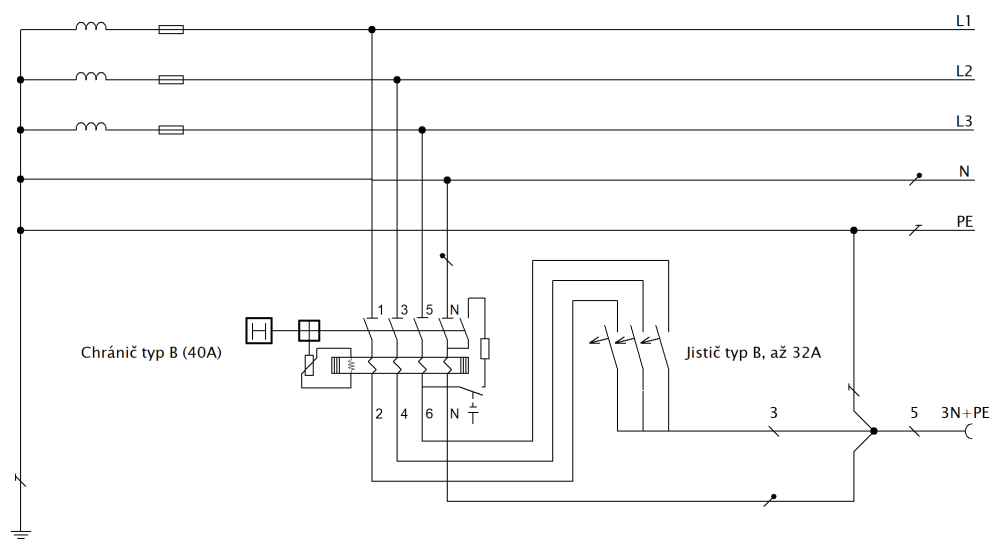

Schéma zapojení v rozvaděči až po zásuvku pro připojení nabíječky

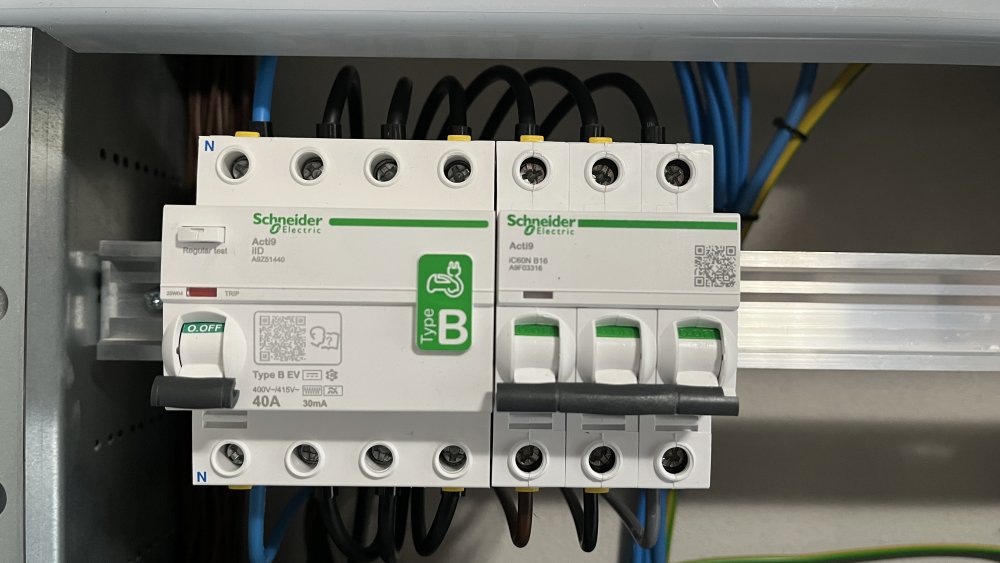

Instalace dále musí být vybavena proudovým chráničem typu B, který chrání před unikajícími stejnosměrnými proudy, jež mohou vznikat při nabíjení elektromobilu. Některé elektronabíječky již v sobě chránič typu B mají, ale mnoho nabíječek chránič vůbec nemá nebo jen typu A, který reaguje pouze na úniky střídavého proudu, nikoliv stejnosměrného.

Někteří výrobci již dokonce nabízí proudové chrániče výhradně určené pro nabíječky elektroautomobilů. Námi vybrané typy aktivních elektrických prvků je možno zakoupit zde.

Kabely je nutné dimenzovat podle plánovaného výkonu, délky trasy, způsobu pokládky a možného poklesu napětí. Pro 16 A (1F–3F) je minimální průřez 2,5 mm², pro 32 A (1F–3F) minimálně 6 mm². Pro budoucí využití se doporučuje pětivodičový kabel pro výkon až 22 kW. I když aktuálně nevyužijete maximální výkon, připravte elektroinstalaci na vyšší zátěž do budoucna. Vyhnete se tak nákladným úpravám. Vzhledem k trvalému zatížení po dobu několika hodin doporučujeme volit průřez vždycky vyšší, tzn. například z 2,5 mm² na 4 mm² atp. Eliminujete tím větší zahřívání kabelů a výkonové ztráty při přenosu.

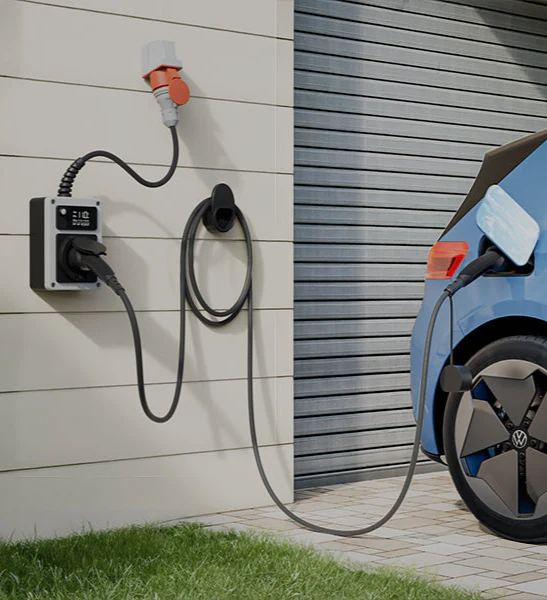

Wallbox by měl být co nejblíže parkovacímu místu, ideálně v garáži nebo pod přístřeškem. Pokud to není možné, lze díky krytí IP54 instalovat i venku. Dbejte na to, aby byl wallbox snadno přístupný a nebránil v pohybu. Doporučená výška umístění je 120 cm od spodní hrany k podlaze.

Jako přípojku nabíječky je nejlepší použití nástěnných zásuvek s montáží přímo na zeď.

Shrnutí

Při přípravě elektroinstalace na připojení nabíječky elektromobilu je klíčové myslet na budoucí potřeby, bezpečnost a dodržení platných norem. Správně navržená a realizovaná instalace vám zajistí pohodlné a bezpečné nabíjení elektromobilu po mnoho let. Před instalací nabíjecího bodu ve stávajícím domě je nutné provést revizi elektroinstalace, zejména kvůli vysokému zatížení rozvodů při nabíjení. Návrh a realizaci vždy svěřte kvalifikovanému elektrikáři, který zná aktuální normy a požadavky.

Pokud potřebujete pomoc s výběrem nebo instalací nabíječky, tak nás neváhejte kontaktovat, rádi vám poradíme.
